Experimentando con antenas para HDTV

Con la instalación de un transmisor de HDTV de la CBC en la zona, decidí considerar la HDTV por aire (OTA, off-the-air) como alternativa a la HDTV de Starchoice. Con el sitio del transmisor a no más de 25 km de mi casa, unas orejas de conejo o un dipolo plegado probablemente funcionarían bien, pero tengo la esperanza de que algunas de las otras cadenas también implementen HDTV en el Valle de Ottawa, así que pensé en dedicarle un poco más de trabajo a la antena.

Revisé varios diseños de antena, cortesía de KQ6QV. Al final, decidí construir un arreglo de dipolos log-periódicos (Log-Periodic Dipole Array), sobre todo porque no necesitaba balun. Además, el ancho de haz del LPDA debería ser lo suficientemente amplio para recibir señales tanto del sitio transmisor de Camp Fortune como del de Manotick.

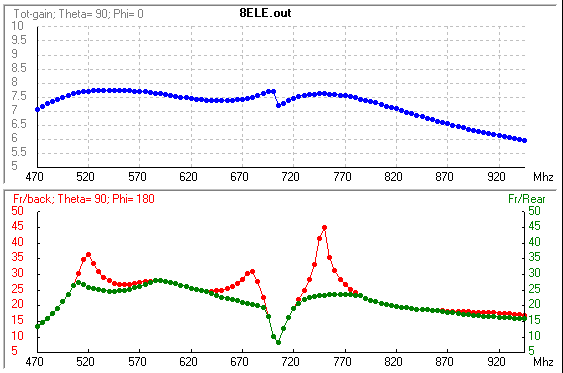

Modelé diseños de 6, 7 y 8 elementos usando 4NEC2, y el diseño de 8 elementos fue el que presentó menos anomalías en el rango de diseño, tomando en cuenta la necesidad de usar un boom/línea de transmisión de impedancia relativamente baja. Con los diseños de 6 y 7 elementos que modelé, los dipolos más grandes del arreglo afectaban tanto la impedancia como la relación adelante-atrás cuando esos elementos se convertían en dipolos de onda completa a ciertas frecuencias.

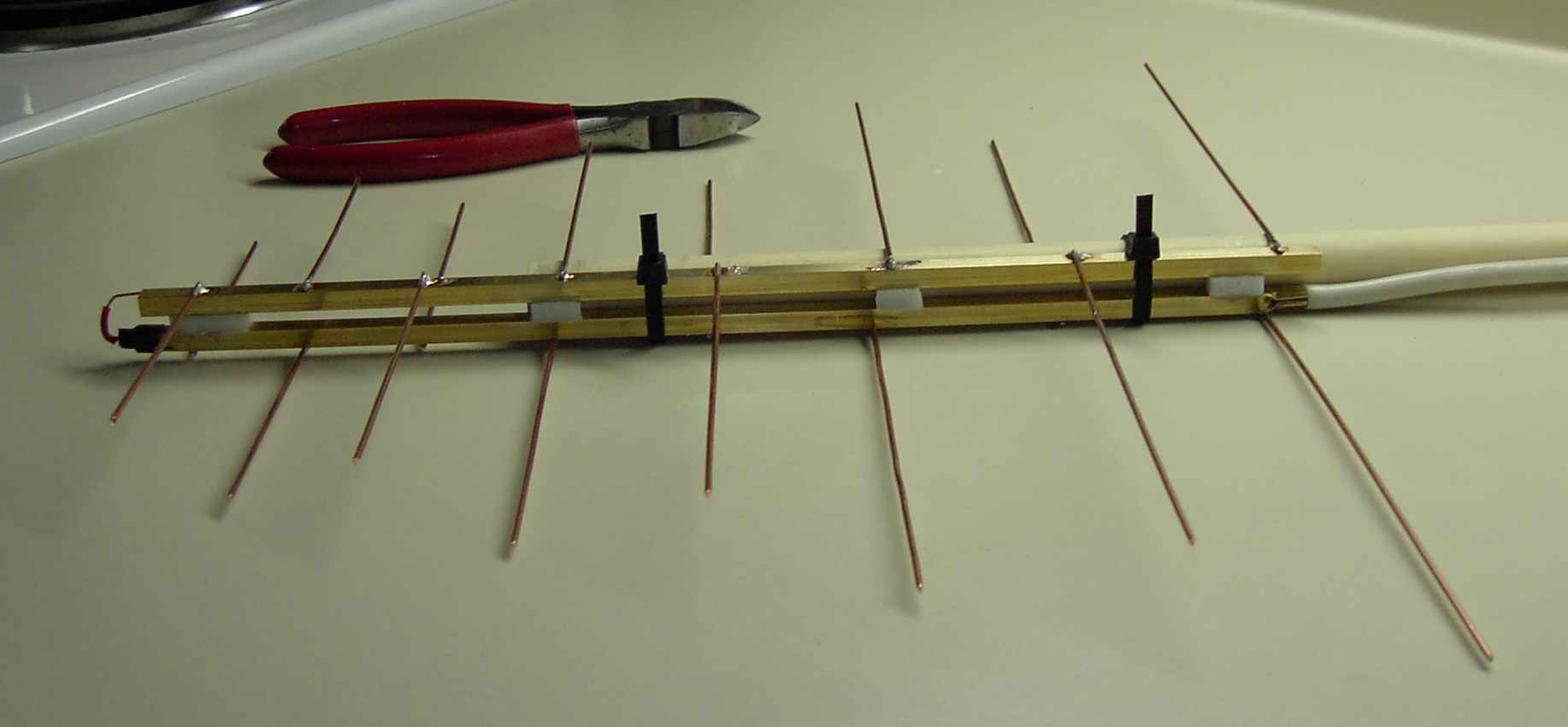

Para las dos secciones del boom usé tubo cuadrado de latón de 7/32 de pulgada de una tienda de pasatiempos, de 30 cm de largo, y trozos de lexan para separarlas aproximadamente 5.5 mm y lograr una impedancia de boom de alrededor de 125 ohms. Al coaxial se le retira el aislante exterior y se pasa por dentro de uno de los booms para formar un “balun infinito”, con el fin de evitar corrientes parásitas en el exterior del blindaje, que podrían alterar el balance de la antena.

Parece funcionar bien, pero la señal del transmisor de la CBC es tan fuerte que puedo recibirla apuntando la antena hacia la casa de mi vecino para captar el reflejo, así que tendré que hacer algunas pruebas para ver si se comporta como lo modeló NEC 2.

Aquí está el archivo NEC de la antena. Recomiendo el 4NEC2 de Arie

CM 8 ELEMENT LPDA

CM 470-810 MHz

CE

GW 1 21 0 -0.158 0 0 0.158 0 0.00081

GW 2 21 0.055 -0.141 0 0.055 0.141 0 0.00081

GW 3 19 0.104 -0.126 0 0.104 0.126 0 0.00081

GW 4 17 0.147 -0.113 0 0.147 0.113 0 0.00081

GW 5 17 0.186 -0.101 0 0.186 0.101 0 0.00081

GW 6 15 0.221 -0.090 0 0.221 0.090 0 0.00081

GW 7 15 0.252 -0.080 0 0.252 0.080 0 0.00081

GW 8 13 0.280 -0.072 0 0.280 0.072 0 0.00081

GE 0 0 0.

EX 0 8 7 00 1. 0.

FR 0, 96, 0,0, 470, 5

PT -1

TL 1 11 2 11 -125 0. 0. 0. 0. 0.

TL 2 11 3 10 -125 0. 0. 0. 0. 0.

TL 3 10 4 9 -125 0. 0. 0. 0. 0.

TL 4 9 5 9 -125 0. 0. 0. 0. 0.

TL 5 9 6 8 -125 0. 0. 0. 0. 0.

TL 6 8 7 8 -125 0. 0. 0. 0. 0.

TL 7 8 8 7 -125 0. 0. 0. 0. 0.

RP 0 1 10 1510 90. 0. 0. 20. 0. 0.

EN

También me pidieron las dimensiones de una antena tipo moño (bowtie). Convertí la DB2a del sitio web de KQ6QV a una tarjeta de entrada estándar de NEC 2. En esencia, el reflector puede ser cualquier estructura metálica, incluida una malla de alambre, siempre que los rectángulos midan menos de 1/10 de lambda a la frecuencia de operación más alta. Cada elemento del moño mide aproximadamente 16 cm de largo y la línea de transmisión entre los dos moños mide 18.8 cm de largo con 4.4 cm de separación, usando alambre de 4 mm de diámetro.

CM DB2 bowtie antenna KQ6QV

CM using short segments in reflector to respect the 1500 segment limit

CE

GW 1 1 .0 -.225 .175 .0 -.1125 .175 .003076

GW 2 1 .0 -.1125 .175 .0 .0 .175 .003076

GW 3 1 .0 .0 .175 .0 .1125 .175 .003076

GW 4 1 .0 .1125 .175 .0 .225 .175 .003076

GW 5 1 .0 -.225 .151667 .0 -.1125 .151667 .003076

GW 6 1 .0 -.1125 .151667 .0 .0 .151667 .003076

GW 7 1 .0 .0 .151667 .0 .1125 .151667 .003076

GW 8 1 .0 .1125 .151667 .0 .225 .151667 .003076

GW 9 1 .0 -.225 .128333 .0 -.1125 .128333 .003076

GW 10 1 .0 -.1125 .128333 .0 .0 .128333 .003076

GW 11 1 .0 .0 .128333 .0 .1125 .128333 .003076

GW 12 1 .0 .1125 .128333 .0 .225 .128333 .003076

GW 13 1 .0 -.225 .105 .0 -.1125 .105 .003076

GW 14 1 .0 -.1125 .105 .0 .0 .105 .003076

GW 15 1 .0 .0 .105 .0 .1125 .105 .003076

GW 16 1 .0 .1125 .105 .0 .225 .105 .003076

GW 17 1 .0 -.225 .081667 .0 -.1125 .081667 .003076

GW 18 1 .0 -.1125 .081667 .0 .0 .081667 .003076

GW 19 1 .0 .0 .081667 .0 .1125 .081667 .003076

GW 20 1 .0 .1125 .081667 .0 .225 .081667 .003076

GW 21 1 .0 -.225 .058333 .0 -.1125 .058333 .003076

GW 22 1 .0 -.1125 .058333 .0 .0 .058333 .003076

GW 23 1 .0 .0 .058333 .0 .1125 .058333 .003076

GW 24 1 .0 .1125 .058333 .0 .225 .058333 .003076

GW 25 1 .0 -.225 .035 .0 -.1125 .035 .003076

GW 26 1 .0 -.1125 .035 .0 .0 .035 .003076

GW 27 1 .0 .0 .035 .0 .1125 .035 .003076

GW 28 1 .0 .1125 .035 .0 .225 .035 .003076

GW 29 1 .0 -.225 .011667 .0 -.1125 .011667 .003076

GW 30 1 .0 -.1125 .011667 .0 .0 .011667 .003076

GW 31 1 .0 .0 .011667 .0 .1125 .011667 .003076

GW 32 1 .0 .1125 .011667 .0 .225 .011667 .003076

GW 33 1 .0 -.225 -.011667 .0 -.1125 -.011667 .003076

GW 34 1 .0 -.1125 -.011667 .0 .0 -.011667 .003076

GW 35 1 .0 .0 -.011667 .0 .1125 -.011667 .003076

GW 36 1 .0 .1125 -.011667 .0 .225 -.011667 .003076

GW 37 1 .0 -.225 -.035 .0 -.1125 -.035 .003076

GW 38 1 .0 -.1125 -.035 .0 .0 -.035 .003076

GW 39 1 .0 .0 -.035 .0 .1125 -.035 .003076

GW 40 1 .0 .1125 -.035 .0 .225 -.035 .003076

GW 41 1 .0 -.225 -.058333 .0 -.1125 -.058333 .003076

GW 42 1 .0 -.1125 -.058333 .0 .0 -.058333 .003076

GW 43 1 .0 .0 -.058333 .0 .1125 -.058333 .003076

GW 44 1 .0 .1125 -.058333 .0 .225 -.058333 .003076

GW 45 1 .0 -.225 -.081667 .0 -.1125 -.081667 .003076

GW 46 1 .0 -.1125 -.081667 .0 .0 -.081667 .003076

GW 47 1 .0 .0 -.081667 .0 .1125 -.081667 .003076

GW 48 1 .0 .1125 -.081667 .0 .225 -.081667 .003076

GW 49 1 .0 -.225 -.105 .0 -.1125 -.105 .003076

GW 50 1 .0 -.1125 -.105 .0 .0 -.105 .003076

GW 51 1 .0 .0 -.105 .0 .1125 -.105 .003076

GW 52 1 .0 .1125 -.105 .0 .225 -.105 .003076

GW 53 1 .0 -.225 -.128333 .0 -.1125 -.128333 .003076

GW 54 1 .0 -.1125 -.128333 .0 .0 -.128333 .003076

GW 55 1 .0 .0 -.128333 .0 .1125 -.128333 .003076

GW 56 1 .0 .1125 -.128333 .0 .225 -.128333 .003076

GW 57 1 .0 -.225 -.151667 .0 -.1125 -.151667 .003076

GW 58 1 .0 -.1125 -.151667 .0 .0 -.151667 .003076

GW 59 1 .0 .0 -.151667 .0 .1125 -.151667 .003076

GW 60 1 .0 .1125 -.151667 .0 .225 -.151667 .003076

GW 61 1 .0 -.225 -.175 .0 -.1125 -.175 .003076

GW 62 1 .0 -.1125 -.175 .0 .0 -.175 .003076

GW 63 1 .0 .0 -.175 .0 .1125 -.175 .003076

GW 64 1 .0 .1125 -.175 .0 .225 -.175 .003076

GW 65 1 .0 -.225 .175 .0 -.225 .151667 .003076

GW 66 1 .0 -.225 .151667 .0 -.225 .128333 .003076

GW 67 1 .0 -.225 .128333 .0 -.225 .105 .003076

GW 68 1 .0 -.225 .105 .0 -.225 .081667 .003076

GW 69 1 .0 -.225 .081667 .0 -.225 .058333 .003076

GW 70 1 .0 -.225 .058333 .0 -.225 .035 .003076

GW 71 1 .0 -.225 .035 .0 -.225 .011667 .003076

GW 72 1 .0 -.225 .011667 .0 -.225 -.011667 .003076

GW 73 1 .0 -.225 -.011667 .0 -.225 -.035 .003076

GW 74 1 .0 -.225 -.035 .0 -.225 -.058333 .003076

GW 75 1 .0 -.225 -.058333 .0 -.225 -.081667 .003076

GW 76 1 .0 -.225 -.081667 .0 -.225 -.105 .003076

GW 77 1 .0 -.225 -.105 .0 -.225 -.128333 .003076

GW 78 1 .0 -.225 -.128333 .0 -.225 -.151667 .003076

GW 79 1 .0 -.225 -.151667 .0 -.225 -.175 .003076

GW 80 1 .0 -.1125 .175 .0 -.1125 .151667 .003076

GW 81 1 .0 -.1125 .151667 .0 -.1125 .128333 .003076

GW 82 1 .0 -.1125 .128333 .0 -.1125 .105 .003076

GW 83 1 .0 -.1125 .105 .0 -.1125 .081667 .003076

GW 84 1 .0 -.1125 .081667 .0 -.1125 .058333 .003076

GW 85 1 .0 -.1125 .058333 .0 -.1125 .035 .003076

GW 86 1 .0 -.1125 .035 .0 -.1125 .011667 .003076

GW 87 1 .0 -.1125 .011667 .0 -.1125 -.011667 .003076

GW 88 1 .0 -.1125 -.011667 .0 -.1125 -.035 .003076

GW 89 1 .0 -.1125 -.035 .0 -.1125 -.058333 .003076

GW 90 1 .0 -.1125 -.058333 .0 -.1125 -.081667 .003076

GW 91 1 .0 -.1125 -.081667 .0 -.1125 -.105 .003076

GW 92 1 .0 -.1125 -.105 .0 -.1125 -.128333 .003076

GW 93 1 .0 -.1125 -.128333 .0 -.1125 -.151667 .003076

GW 94 1 .0 -.1125 -.151667 .0 -.1125 -.175 .003076

GW 95 1 .0 .0 .175 .0 .0 .151667 .003076

GW 96 1 .0 .0 .151667 .0 .0 .128333 .003076

GW 97 1 .0 .0 .128333 .0 .0 .105 .003076

GW 98 1 .0 .0 .105 .0 .0 .081667 .003076

GW 99 1 .0 .0 .081667 .0 .0 .058333 .003076

GW 100 1 .0 .0 .058333 .0 .0 .035 .003076

GW 101 1 .0 .0 .035 .0 .0 .011667 .003076

GW 102 1 .0 .0 .011667 .0 .0 -.011667 .003076

GW 103 1 .0 .0 -.011667 .0 .0 -.035 .003076

GW 104 1 .0 .0 -.035 .0 .0 -.058333 .003076

GW 105 1 .0 .0 -.058333 .0 .0 -.081667 .003076

GW 106 1 .0 .0 -.081667 .0 .0 -.105 .003076

GW 107 1 .0 .0 -.105 .0 .0 -.128333 .003076

GW 108 1 .0 .0 -.128333 .0 .0 -.151667 .003076

GW 109 1 .0 .0 -.151667 .0 .0 -.175 .003076

GW 110 1 .0 .1125 .175 .0 .1125 .151667 .003076

GW 111 1 .0 .1125 .151667 .0 .1125 .128333 .003076

GW 112 1 .0 .1125 .128333 .0 .1125 .105 .003076

GW 113 1 .0 .1125 .105 .0 .1125 .081667 .003076

GW 114 1 .0 .1125 .081667 .0 .1125 .058333 .003076

GW 115 1 .0 .1125 .058333 .0 .1125 .035 .003076

GW 116 1 .0 .1125 .035 .0 .1125 .011667 .003076

GW 117 1 .0 .1125 .011667 .0 .1125 -.011667 .003076

GW 118 1 .0 .1125 -.011667 .0 .1125 -.035 .003076

GW 119 1 .0 .1125 -.035 .0 .1125 -.058333 .003076

GW 120 1 .0 .1125 -.058333 .0 .1125 -.081667 .003076

GW 121 1 .0 .1125 -.081667 .0 .1125 -.105 .003076

GW 122 1 .0 .1125 -.105 .0 .1125 -.128333 .003076

GW 123 1 .0 .1125 -.128333 .0 .1125 -.151667 .003076

GW 124 1 .0 .1125 -.151667 .0 .1125 -.175 .003076

GW 125 1 .0 .225 .175 .0 .225 .151667 .003076

GW 126 1 .0 .225 .151667 .0 .225 .128333 .003076

GW 127 1 .0 .225 .128333 .0 .225 .105 .003076

GW 128 1 .0 .225 .105 .0 .225 .081667 .003076

GW 129 1 .0 .225 .081667 .0 .225 .058333 .003076

GW 130 1 .0 .225 .058333 .0 .225 .035 .003076

GW 131 1 .0 .225 .035 .0 .225 .011667 .003076

GW 132 1 .0 .225 .011667 .0 .225 -.011667 .003076

GW 133 1 .0 .225 -.011667 .0 .225 -.035 .003076

GW 134 1 .0 .225 -.035 .0 .225 -.058333 .003076

GW 135 1 .0 .225 -.058333 .0 .225 -.081667 .003076

GW 136 1 .0 .225 -.081667 .0 .225 -.105 .003076

GW 137 1 .0 .225 -.105 .0 .225 -.128333 .003076

GW 138 1 .0 .225 -.128333 .0 .225 -.151667 .003076

GW 139 1 .0 .225 -.151667 .0 .225 -.175 .003076

GW 140 5 0.102 0.022 0.000 0.102 -0.022 0.000 .002

GW 141 6 0.102 0.022 0.000 0.102 0.022 0.094 .002

GW 142 1 0.102 0.022 0.094 0.102 0.022 0.107 .002

GW 143 10 0.102 0.022 0.094 0.127 0.173 0.048 .002

GW 144 10 0.102 0.022 0.107 0.127 0.173 0.150 .002

GW 145 6 0.102 -0.022 0.000 0.102 -0.022 0.094 .002

GW 146 1 0.102 -0.022 0.094 0.102 -0.022 0.107 .002

GW 147 10 0.102 -0.022 0.094 0.127 -0.173 0.048 .002

GW 149 10 0.102 -0.022 0.107 0.127 -0.173 0.150 .002

GW 149 6 0.102 0.022 0.000 0.102 0.022 -0.094 .002

GW 150 1 0.102 0.022 -0.094 0.102 0.022 -0.107 .002

GW 151 10 0.102 0.022 -0.094 0.127 0.173 -0.048 .002

GW 152 10 0.102 0.022 -0.107 0.127 0.173 -0.150 .002

GW 153 6 0.102 -0.022 0.000 0.102 -0.022 -0.094 .002

GW 154 1 0.102 -0.022 -0.094 0.102 -0.022 -0.107 .002

GW 155 10 0.102 -0.022 -0.094 0.127 -0.173 -0.048 .002

GW 156 10 0.102 -0.022 -0.107 0.127 -0.173 -0.150 .002

GE 0 0 0.

EX 0 140 3 00 1. 0.

FR 0, 43, 0,0, 470, 10

PT -1

RP 0 1 10 1510 90. 0. 0. 20. 0. 0.

EN
